Elipse E3 controla o sistema de refrigeração do
frigorífico da Friato |
|
|
A Friato é um complexo industrial verticalizado composto por fábricas de rações para aves, granjas de matrizes, incubatório e frigorífico para abate de 300 mil frangos por dia. A empresa produz uma grande quantidade
de frangos e derivados, congelados e resfriados, além de
200 toneladas de produtos industrializados diariamente,
os quais são comercializados em todas as regiões do Brasil e também no exterior, mais precisamente no Oriente
Médio, Rússia, África e Ásia.
Contando com mais de 3 mil colaboradores, a Friato
fornece assistência técnica e capacitação para cerca de
120 produtores rurais, parceria resultante na construção
de 450 galpões onde são alojadas mais de 78 milhões de
aves por ano.
A solução da Elipse Software permite emitir remotamente relatórios com todas as temperaturas das salas e
enviá-los, via e-mail, para os auditores do SIF, órgão de
inspeção federal vinculado ao Ministério da Agricultura.
Necessidade
Antes do E3, não existia qualquer sistema de automação, mas sim termômetros de mercúrio instalados em
todas as salas do frigorífico da Friato. Para controlar as
temperaturas, o operador tinha de se deslocar de ambiente a ambiente e verificar as temperaturas.
Ciente disso, era preciso ir até o painel elétrico para
ligar ou desligar a ventilação e subir até o forro do frigorífico para abrir ou fechar a válvula de líquido, equipamento
que permite a passagem de amônia no sistema de modo
a refrigerar mais o ambiente. Com isso, a temperatura oscilava muito, atingindo valores diferentes daqueles considerados aceitáveis pelo Ministério do Trabalho.
Em busca de contornar este problema, a Friato decidiu adotar o E3 como plataforma de supervisão e controle. Desde fevereiro deste ano (2015), época que a solução
da Elipse começou a ser utilizada, é possível monitorar as
temperaturas e efetuar comandos sobre os equipamentos que integram o sistema de refrigeração do frigorífico
remotamente, dispensando a necessidade de qualquer
deslocamento.
Hoje, o operador pode acessar a aplicação de um
único computador localizado na sala de máquinas. Importante salientar a participação da Império Automação,
empresa com vasta experiência na automação de sistemas de refrigeração, responsável por toda a instalação e customização da aplicação neste projeto.
Solução
A arquitetura da solução consiste em um computador com o E3 e um CLP interligados por um switch. O
CLP recebe as leituras das temperaturas feitas por indicadores, em rede Modbus, e exerce comando sobre as
válvulas e motores dos evaporadores. No total, o sistema
permite monitorar as temperaturas em cinco ambientes
do frigorífico onde são realizados os seguintes processos:
embalagem secundária do frango inteiro, embalagem secundária do frango de corte, pré-resfriamento, corte automático e, por fim, corte e embalagem. |
|
|
|
Através do E3, o operador pode monitorar as temperaturas do frigorífico tanto de forma macro, ou seja, observadas em todas as suas salas, quanto micro, verificadas
em apenas uma delas. Os alarmes assinalados pelo sistema também podem ser visualizados no rodapé das telas. |
|
|
|

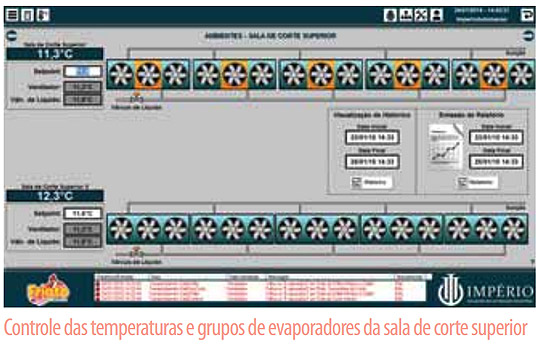

Na tela de controle de cada ambiente, o operador
pode monitorar o atual status dos ventiladores via uma
escala de cores onde verde = controle automático, laranja = manual e vermelho = com defeito. Quanto ao
funcionamento, a indicação dos ventiladores ativos é feita
através de uma animação. |
|
|
|
As válvulas de líquido também podem ser controladas. É possível ainda alterar a temperatura daquele ambiente de forma a deixá-la o mais próximo possível do
setpoint, atuando sobre o ventilador e as válvulas. Entretanto, não basta só ter o controle, mas também comprová-lo junto aos órgãos fiscalizadores. Para isto, o E3 gera
planilhas, dentro do intervalo de tempo definido pelo
usuário, com o registro de todas as ações atuais (eventos)
ou antigas (históricos) que tenham sido realizadas sobre o
sistema de refrigeração da planta. |
|
|
|
|
|

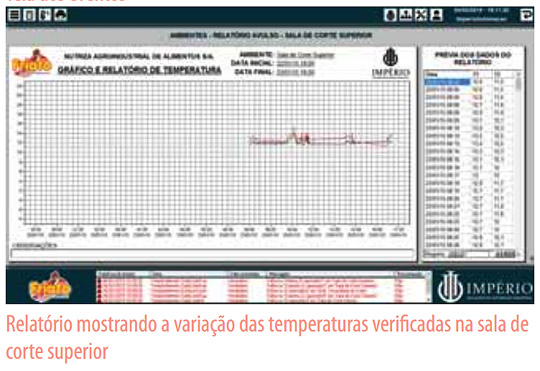

Além das tabelas de eventos e históricos, o software permite emitir relatórios nos quais é possível comparar graficamente as temperaturas assinaladas junto aos
grupos de evaporadores das salas. Vale salientar que
todas estas planilhas podem ser exportadas e impressas
em pdf, servindo, assim, de instrumento de análise às
auditorias.
Benefícios
Para Rômulo Pereira de Oliveira, gerente de manutenção elétrica e automação da Friato, o controle disponibilizado pelo E3 proporcionou uma nova
realidade à empresa, tornando possível monitorar
remotamente as temperaturas e enviar relatórios,
via e-mail, aos órgãos fiscais. Segundo ele, o sistema
foi todo criado com esta finalidade, ou seja, prover
melhores respostas às exigências do SIF (Serviço de
Inspeção Federal).
“Antes da instalação do E3, a cada 20 minutos, o
operador tinha de se deslocar, de sala em sala, para
verificar quais eram suas respectivas temperaturas e,
baseado nestas informações, formular as documentações exigidas pelo SIF. Agora, com o software da
Elipse, isto não é mais necessário. Tudo é gerado de
forma remota com mais precisão e agilidade”, afirmou
Oliveira.
Outros benefícios proporcionados pelo E3:
|
• |
Controle remoto das temperaturas verificadas em todos os ambientes do frigorífico; |
• |
Monitoramento dos alarmes; |
• |
Controle de todos os eventos e históricos, sendo possí-
vel filtrar o período que se deseja monitorar, imprimir
e enviar, por e-mail, estas informações em planilhas
no formato pdf; |
• |
Possibilidade de se visualizar as variações das
temperaturas assinaladas junto aos evaporadores
de cada uma das salas via relatórios, os quais
também podem ser impressos e exportados em
pdf. |
• |
Fácil emissão das tabelas dos eventos, históricos e relatórios, documentos que servem como instrumento
de avaliação às auditorias dos órgãos fiscais, caso do
SIF. |
|
|
Ficha Técnica
Cliente: Friato
Integrador:
Império Automação Ltda.
Pacote Elipse utilizado: Elipse E3
Número de cópias: 1
Plataforma: Windows 7
Número de pontos de I/O: 84
Driver de comunicação: M-Prot (Siemens) |
|
|
|
|
